LSF系列螺旋提渣機使用說明書
添加時間:2019-07-05 11:49:50 瀏覽量:3591
1、概述
LSF螺旋提渣機也叫砂水分離器,是堿液制備和需要砂水分離工序的主要設備之一,該設備用將乳液中的灰渣提出。
2、結構特征與工作原理

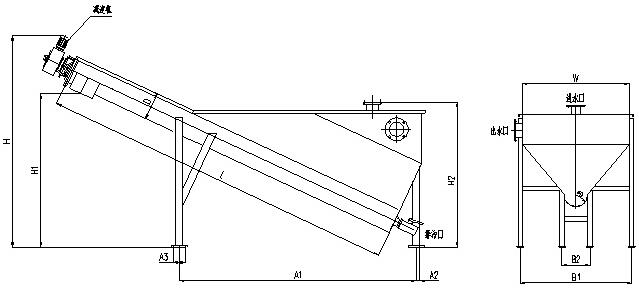

石灰消化提渣機的結構,提渣機由螺旋軸、槽體、傳動裝置三部分組成,螺旋結構多為實體和帶式螺旋葉片,螺旋傾斜角度一般為24°(或20°),槽體為U型。
工作原理:乳液由上部進入提渣機槽體底部,乳液中的灰渣經螺旋葉片輸送到上部,使之與乳液分離,并由出渣口排出,石灰乳液則由斜槽上的乳液出口抽出,進入下一步的反應。
本設備由于采用了螺旋提渣,取代了以前的耙式結構,使耙齒的往復式運動改為螺旋的連續式運動,大大提高了工作效率,不僅簡化了結構,降低了成本,而且延長使用壽命,使維修更加方便。
3、技術特征
| 參數 | LSF200 | LSF300 | LSF400 | LSF500 | LSF600 | LSF800 |
| 處理量 L/S | 5月12日 | 12月20日 | 20-35 | 45 | 60 | 80 |
| 電機功率KW | 2.2 | 4 | 4 | 4 | 4 | 15 |
4、安裝、調試
消化器與提渣機應分別在制造廠內作為整機裝配,并作試運轉,經檢查正常后方可發貨。
①、可按如下順序進行安裝:
Ⅰ、首先根據基礎圖核實所打基礎的安裝尺寸是否合乎要求。
Ⅱ、先將消化器安裝就位,但不要灌漿,再與提渣機對接,在對接時必須保持槽底與地面傾斜24°、(20°),并且使槽體上面水平,對正后方可焊接,焊接時要注意兩點:
⑴對接焊口應牢固,不可有滲漏現象。
⑵焊后筒體與槽體不應有較大變形。
Ⅲ、消化器與提渣機對接完畢后灌漿固定。
②、試運轉:
Ⅰ、首先檢查各工藝接口是否正確。
Ⅱ、檢查各聯接部位螺栓螺母的堅固情況是否良好。
Ⅲ、檢查消化器筒體與提渣機槽體內是否有異物,如有異物應及時清理。
Ⅳ、檢查減速機油位及各潤滑部位是否加足潤滑油。
Ⅴ、檢查完畢后,消化器與提渣機應分別進行空車試運轉,試運轉時首先 應點動試車,待確認沒有異常情況方可啟動電機。空車連續運轉不得小于4小時,運轉時應注意攪拌裝置與螺旋裝置是否平穩。
Ⅵ、然后進行盛水試車。
5、使用、操作
Ⅰ、石灰在進入消化器前應先進行粉碎,其粒度一般不超過30mm。
Ⅱ、開機順序:⑴起動提渣
⑵起動消化器
⑶進綠液
⑷進石灰
Ⅲ、停機順序:⑴停止石灰進料
⑵停止綠液進入
⑶待提渣機提空時,方可停機。
長時間停機時應放掉筒體內的液體,并清洗干凈。
6、維護、保養
設備的維護保養對于延長設備的使用壽命非常重要,平時要經常檢查各聯接部位是否松動,提渣機底部密封盤根是否漏水,軸承潤滑是否良好等情況,特別是當設備連續運轉時,應每24小時往潤滑部位注一次潤滑油,而且要每月進行一次小的檢修,每半年進行一次大的檢修,每次檢修時都要注意軸承等易損件是否良好,而減速箱內的潤滑油要每半年更換一次。
